但仅制作2D原理图，

无法知道设计中的电线究竟有多长，

以及该如何规划电线路径。

此时电气工程师通常会让工人把

成卷的电缆带到现场，按估算长度来进行裁剪，

这种做法对工人经验依赖性较强，

随意性大且会浪费大量成本。

而如果使用SOLIDWORKS Electrical 3D的话，

在模型中就能快速完成这项工作。

在3D布线开始前，你必须有2D原理图的设计，

但不必完成所有的设计，

因为你可以随时进行设计的更改！

↓ 图文版操作过程如下 ↓

Step 1. 在SOLIDWORKS中打开SOLIDWORKS Electrical 3D的功能插件，如下图所示：

Step 2. 通过工程管理器打开需要编辑的工程。

【备注】 ①如有其他人打开当前工程，会以红色标记工程。

②打开工程后和2D的设计是一样的导航器，然后打开3D模型。

③在开始布线之前，需要插入对应的电气元器件；右键元器件，软件会自动找到对应的元器件模型并匹配到导轨上。

Step 3. 规划布线路径。

该布线路径就是所有电线会经过的地方，一般用3D草图转化到布线路径，转化成功后默认是黄色显示，如下图所示：

Step 4. 最后只需要单击布线，软件就可以按照2D原理图的设计并根据布线路径自动计算最短路径电线。

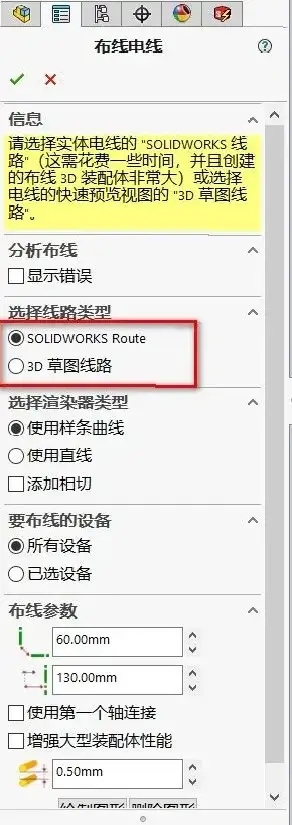

【备注】布线的时候可选择草图布线和实体布线，草图布线会更快，生成的是3D曲线，实体布线所需时间久一点，会在3D曲线上生成实体电线。

Step 5. 完成3D布线后就可以将所有的电线长度更新到2D原理图报表中。

综上来看，

通过SOLIDWORKS Electrical 3D布线

可以精确地模拟我们的产品，

在生产之前就计算出电线长度，

通过自动下线机批量剪线和打号码管，

大大提高生产效率！

本文原创于：达索系统SOLIDWORKS湖北地区代理商武汉高顿科技发展有限公司
