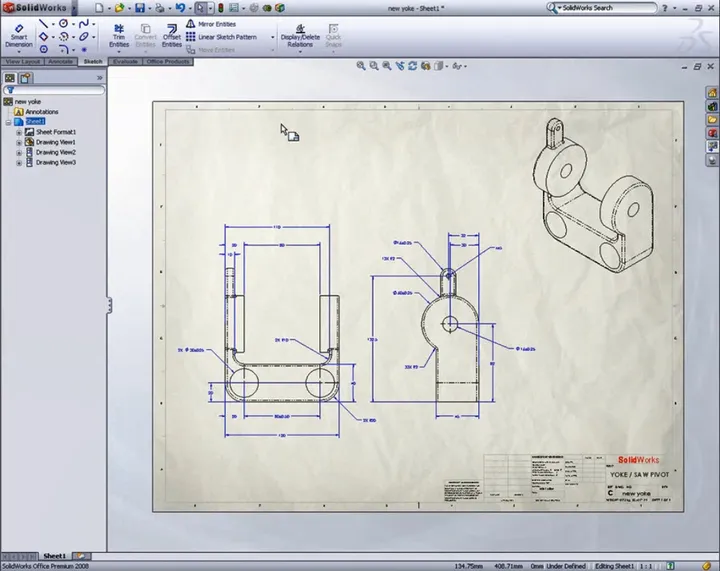

通常情况下，只有当图纸下发到生产后，在实际生产中，工人才会发现图纸尺寸不全。对此，设计人员需要花大量的精力去检查尺寸的完整性，同时，审核人员也需要花精力去校对与审核。

通过采用SOLIDWORKS MBD尺寸检查工具，可以轻松定义出哪些尺寸是在设计中缺失的。

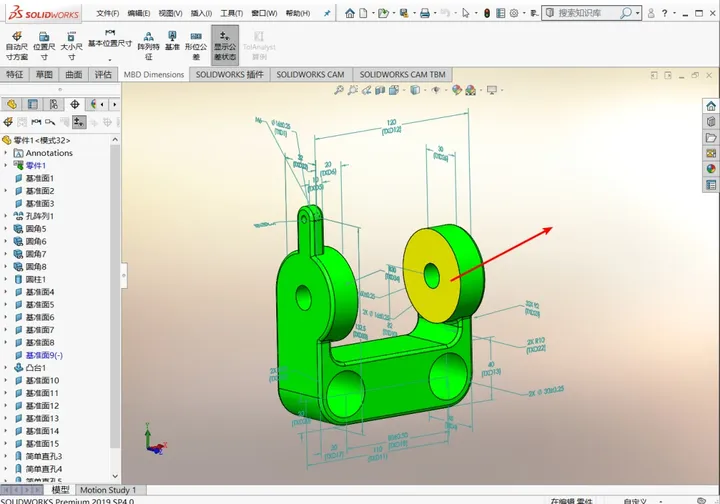

当模型未被完全定义的时候，模型上将被显示成黄色，以提示设计者该位置尺寸未被完全定义。如下图所示：

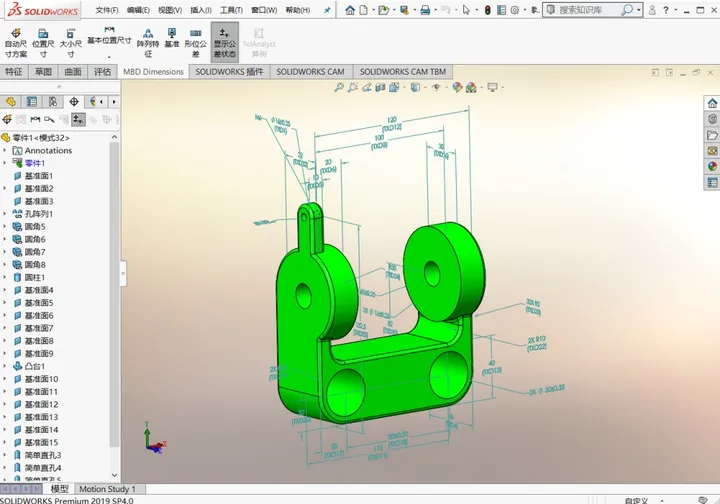

而当被完全定义后，该位置也随之变为绿色。如下图所示：

SOLIDWORKS MBD的尺寸检查工具，可以快速帮助工程师与审核人员确定该图纸的完整性，提高图纸的准确性。利用生成的3D模型尺寸，也可以自动生成工程图三视图尺寸。
