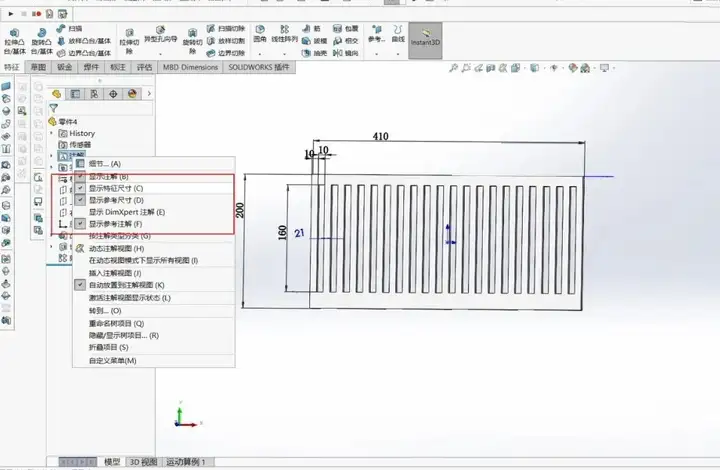

Step 2、 显示尺寸注解。

Step 3、用方程式建立尺寸与阵列个数的关系。注意：此处方程式为，阵列个数=（总长-特征距离）/阵列间距；如例中阵列个数=（410-10）/20。

使阵列个数随边的长度变化而变化，具体操作视频如下：

【阵列形状随草图线变化而变化】

注意：这里线需要在切除特征前建立。

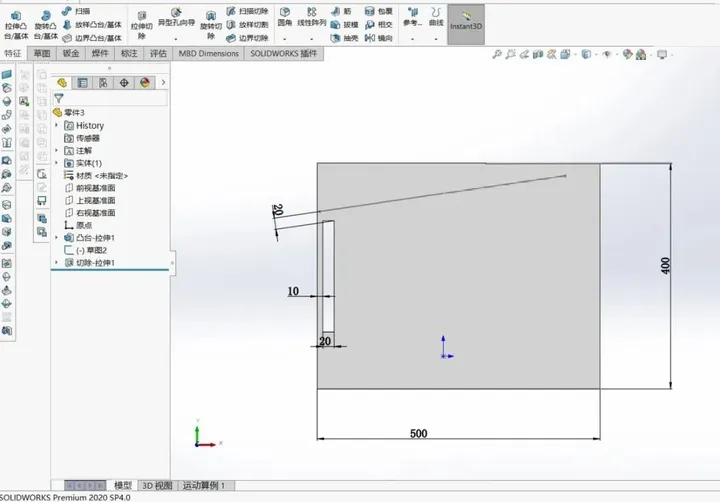

Step 1、显示注解尺寸。

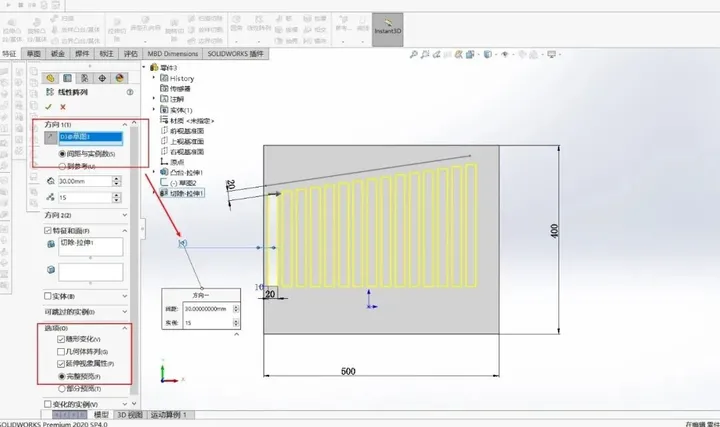

Step 2、给定阵列。

注意：这里阵列方向需选择特征尺寸，不能选择底面边线，需勾选随形变化。

使阵列形状随草图线变化而变化，具体操作视频如下：
