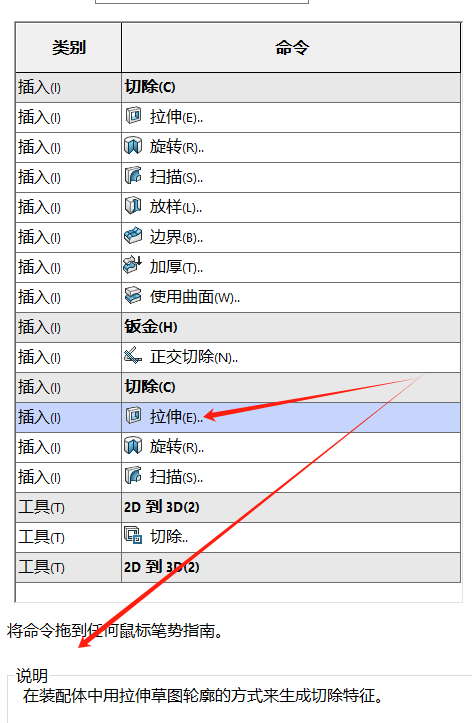

1. 不是该界面下的功能也可以放在该界面的鼠标笔势里，但是无法使用（图标呈灰色）。

鼠标笔势自定义的思路

下文提供关于自定义鼠标笔势的两个思路：

1. 先统计出最常用的功能。可以考虑功能的相似性，尽量让同一方向的鼠标笔势在不同界面下功能一致。

下面是使用草图时，使用功能频率的举例：

（1）标注尺寸（必要）

（2）直线（必要，少数情况会被代替）

（3）矩形（相对必要，少数情况会代替2）

（4）切割（可能不是每张草图都会使用，但必不可少）

（5）圆（使用频率次于矩形和直线。除建立实体之外，使用圆特征很可能用来绘制孔，但许多孔【特指装配时】使用“异形孔向导”命令会更加合理，因此降低了圆的使用频率）

（6）圆角。

（7）倒角。

这里说明一下：倒角和圆角的优先级一般不分先后，但是不同企业可能有不同需求。

例如：滚轧等圆柱体零件，有很多工程师喜欢用旋转特征完成（轴类零件生产加工时，部分特征更倾向于倒角），这时倒角的使用频率相对会更高。

而针对模具一类，建模要求边缘光滑的零件，可能圆角的使用会更频繁。

2024澳门资料大全正版资料

（8）槽口。槽口是工业建模中比较多、通用性较大的功能，最后可以按需加上。

2. 自定义鼠标笔势时可以考虑符合人体工学的设置，以下是相关的考虑与建议：

（1）鼠标向左移动、向右移动时，手腕肌肉活动。

鼠标向左、向右移动时，手处于自然放松状态（手指的肌肉自然弯曲），放在鼠标上时更加舒适。使用最为频繁的功能可以优先考虑放在鼠标笔势的左右方向。

（2）鼠标向上移动、向下移动时，手指肌肉活动（推、拉）。

人的手指正常情况下会自然弯曲，鼠标向下移动（拉）的舒适度会略微高于向上移动（推），可以考虑把常用的功能安排在下、左下和右下移动的鼠标笔势，其次再向上放置。

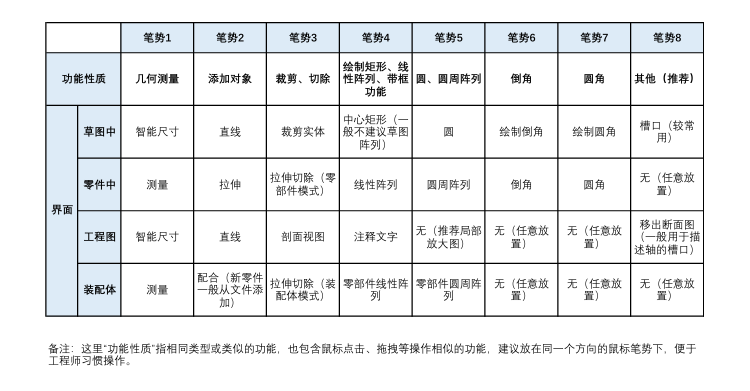

鼠标笔势方案表及其中具体事项解释

这里我们列出比较常用的功能。以下是经过测试，符合设计需求的高频使用功能，本文仅供参考。

2024澳门资料大全正版资料

关于上表中部分内容的解释：

笔势4--草图中--一般不建议草图阵列的理由：

草图界面的阵列不像零件模型界面中设计树那样有明确的设计树，添加的草图阵列没有像设计树一样的对应“特征”，不便选中修改。

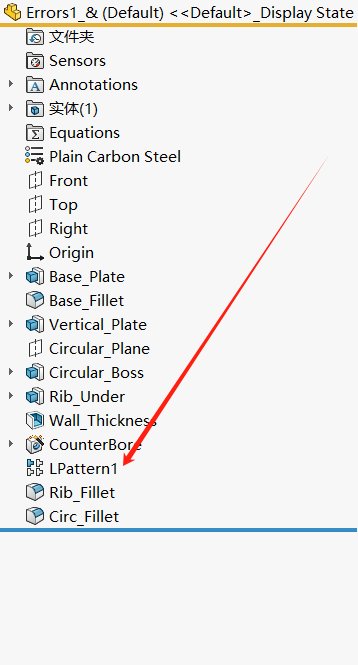

例如：下图中的零部件线性阵列，在零部件界面的设计树中有对应的特征。

2024澳门资料大全正版资料

而草图绘制中并没有类似的功能，无法像上图那样明确描述阵列特征。

选择“中心矩形”而不是“边角矩形”的理由：

创建基体特征时，从原点出发的基体可以使后面的特征创建时可以更方便选择基准面进行镜像。如果存在边角矩形的需要，这里也可以设置为边角矩形。

笔势5--工程图中--推荐局部放大图的理由：

工程图里很少直接使用圆命令，局部放大图一般需要绘制圆来放大描述区域。其方法操作类似，而局部放大图使用频率远高于直接使用圆。

不在鼠标笔势中安排视图切换的理由：具有切换视图功能的快捷键已经足够多。

以下提供4种不同的切换视图方法：

1. 按住鼠标中键拖动可以改变视图；

2. ctrl+数字键可以切换到对应视图；

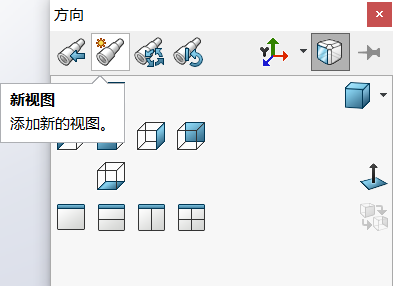

3. 空格（唤出“方向”窗口）+选中对应面可以找到对应的视图；

4. 在方向窗口状态下，可以使用添加“新视图”保留某个视图。（一般是较大、需要特别强调特征或较复杂零件才需要的情况。）
