本次我们介绍ABAQUS的显式动力分析模块，使用Brittle Cracking脆性断裂的模型，通过单元删除的方式，达到模拟玻璃跌落碎裂的效果。

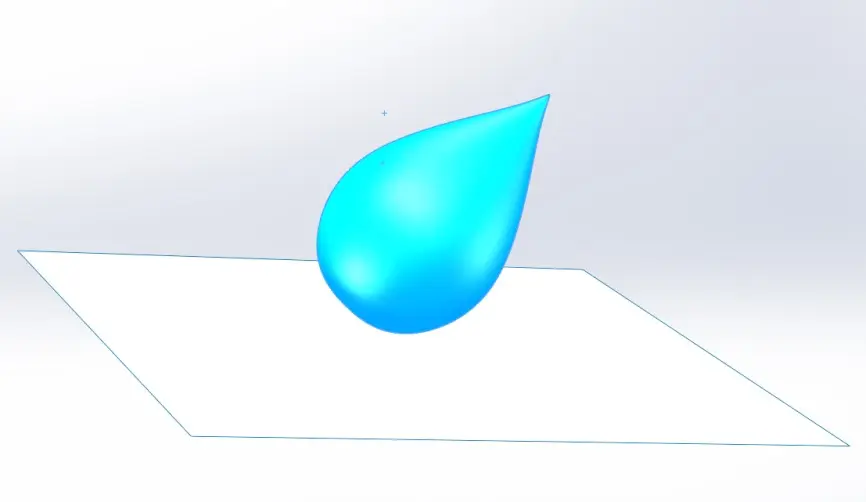

该玻璃水滴跌落于地面上，地面视为刚性，如下图所示，下面将详细介绍脆性断裂分析中如何设置边界条件，如何设置刚体及接触条件以防止模型穿透。

详细视频教程如下：

Step 1. 利用 Sw2AbqPlugin.dll插件将模型从SolidWorks导入到Abaqus中。

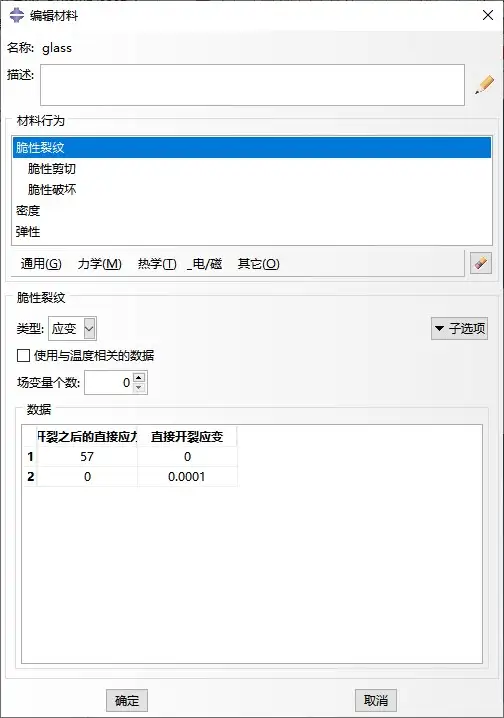

Step2. 定义玻璃材料(重点是脆性断裂的参数)。

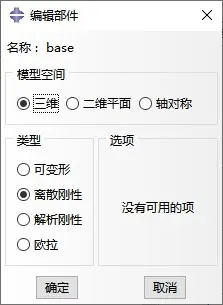

Step 3. 对刚体地面定义离散刚性，添加参考点、惯性特征、表面，划分网格。

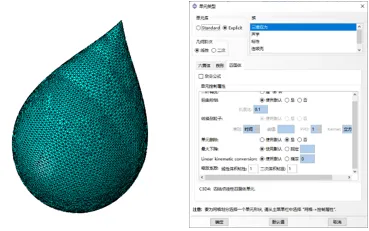

Step 4. 对玻璃水滴指派实体均质截面，划分网格，选择显式动力和勾选“单元删除”并定义网格节点集。

Step 5. 初始化：定义相互作用及属性（法向和切向）；定义刚体固定；定义玻璃水滴初始速度，并确认速度方向。

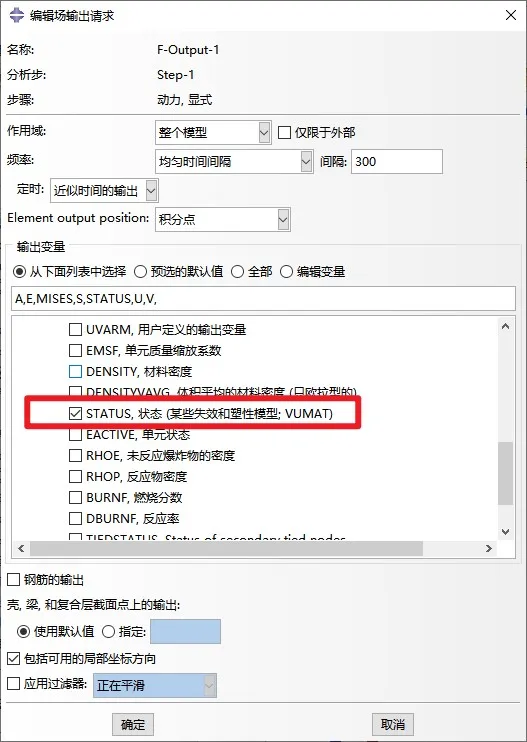

Step6. 创建动力显式分析步：定义场输出请求（尤其是状态Status）；在历程输出请求中修改分析步的步数，创建重力载荷并确认方向。

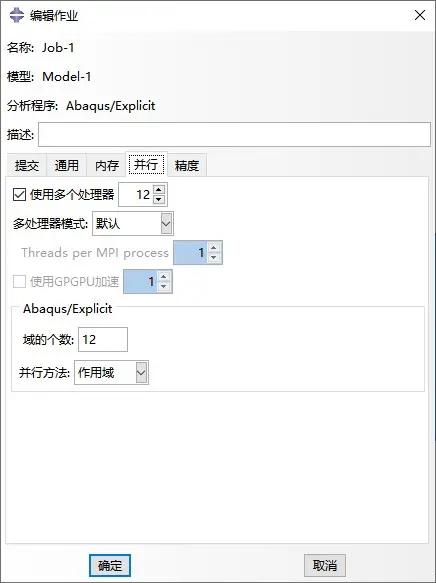

Step 7. 提交作业，设置计算核数和并行运算。
