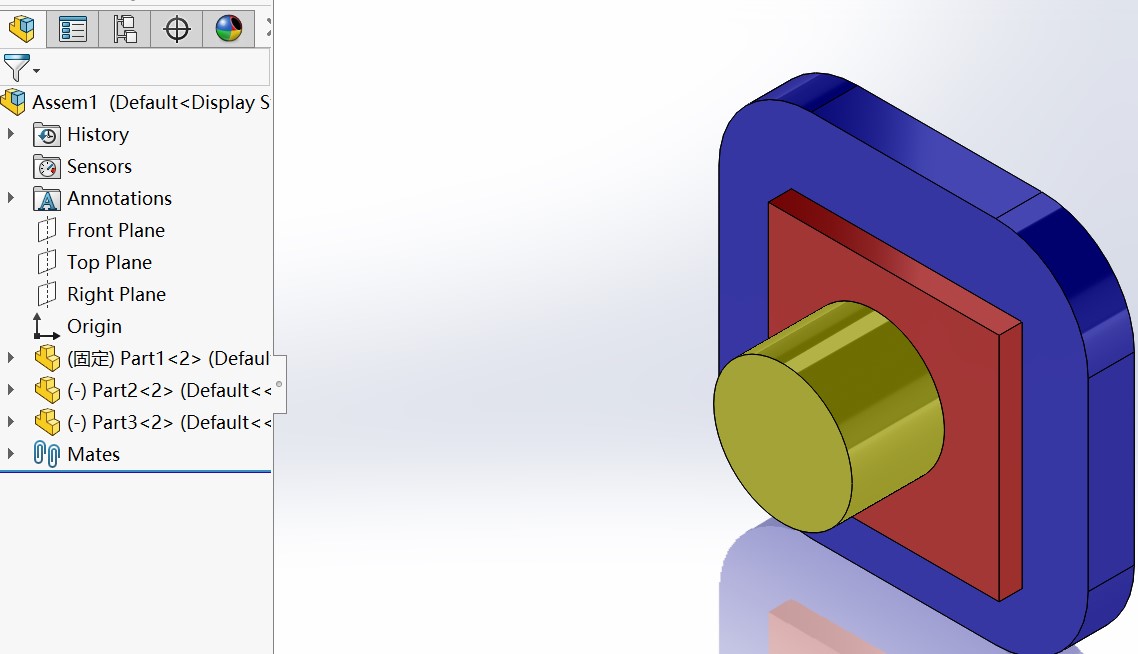

2.打开装配体“Assem1.SLDASM”。

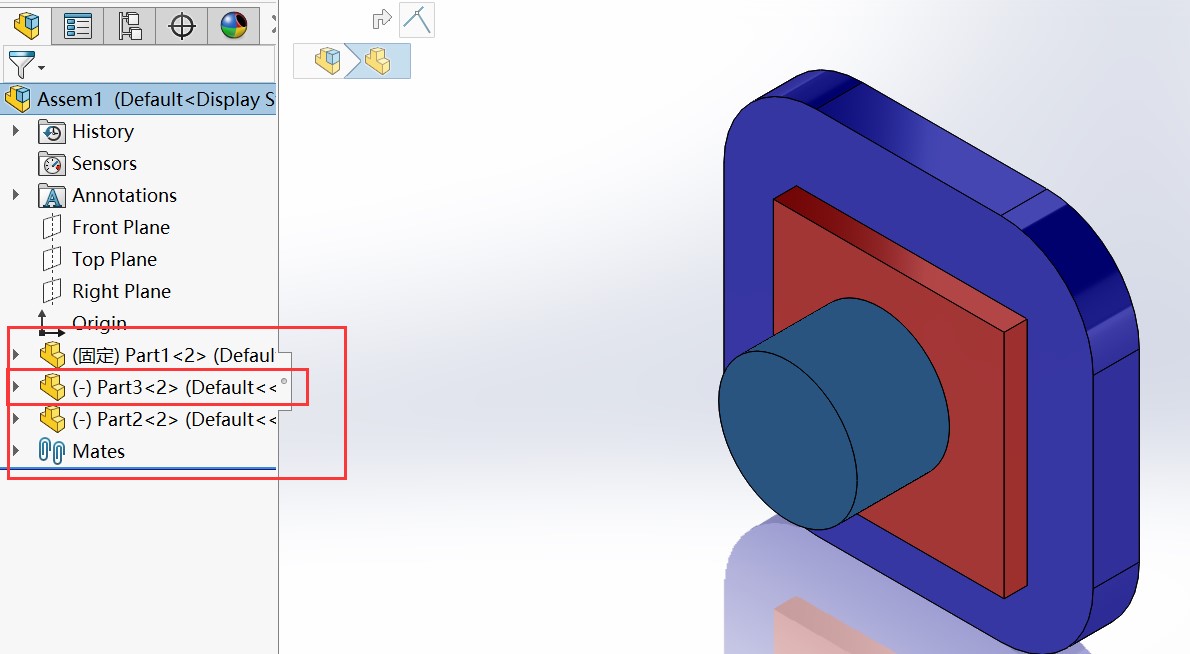

3.在FeatureManager 树中，拖放“Part3”以显示在“Part2”前面。

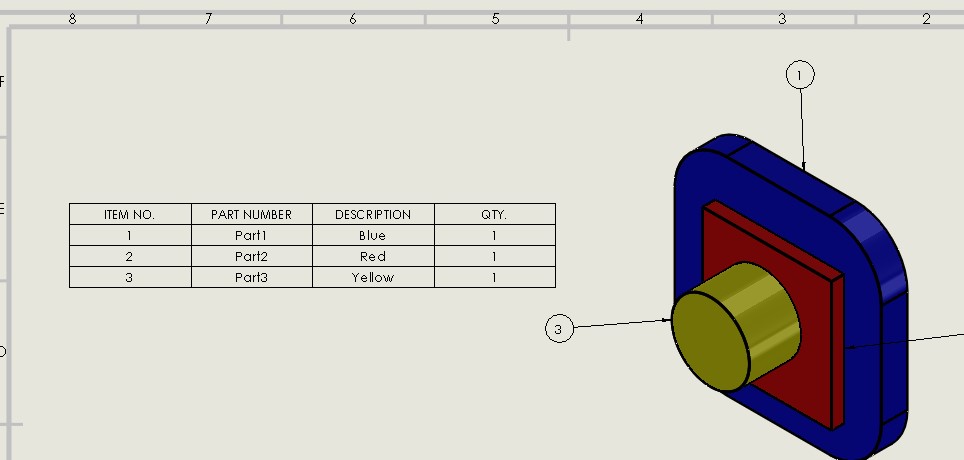

4.切换到工程图；请注意，零部件顺序未发生更改。

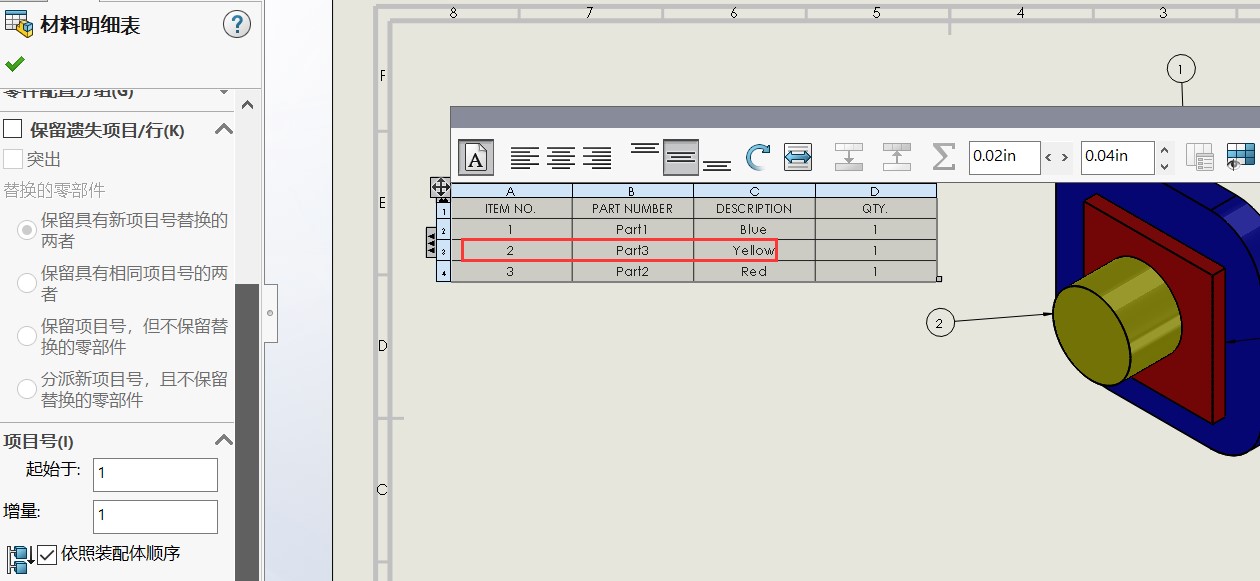

5.单击材料明细表。在“材料明细表”PropertyManager 的“项目号”部分中，选择“依照装配体顺序”选项。

注意：零件序号将更改顺序，材料明细表中的零部件顺序也会发生更改，以与装配体中的顺序匹配。此方法的过程与“依照子装配体顺序”选项相同。更改后如下：

6.在不保存的情况下关闭工程图和装配体。

选项 B：“不更改项目号”

选择此选项以防止更改材料明细表项目号，前面四步与上面相同。

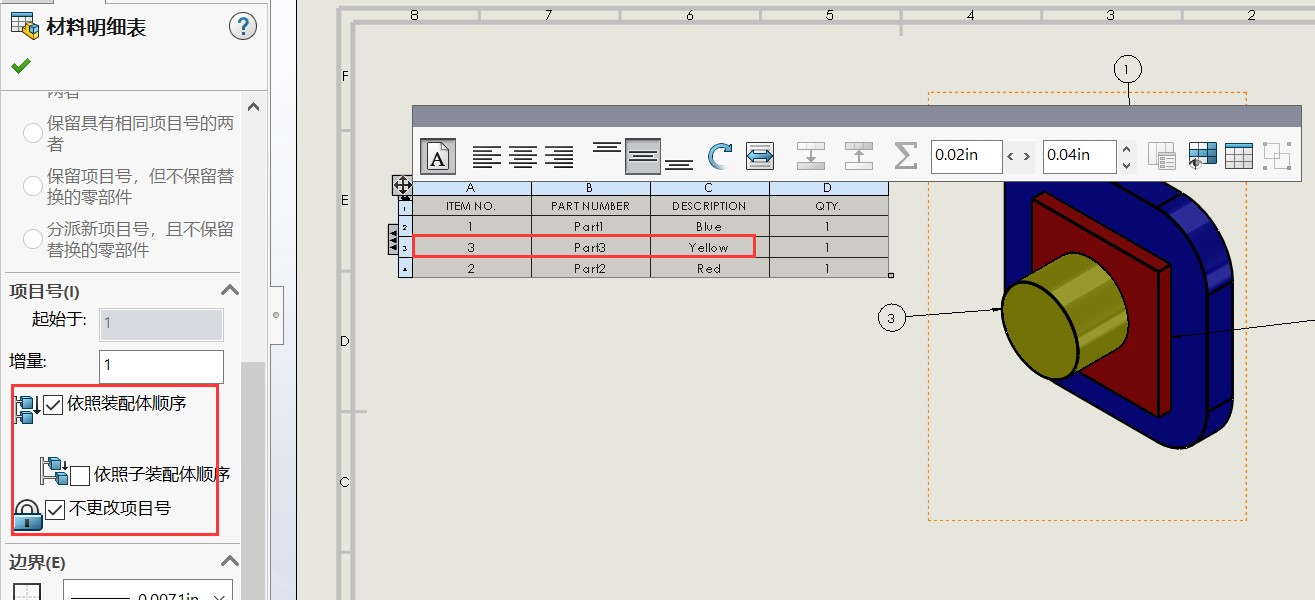

5.单击材料明细表。在“材料明细表”PropertyManager的“项目号”部分中，选择“依照装配体顺序”选项并勾选不更改项目号。

注意：零件序号不更改，但材料明细表中的零部件顺序会发生更改，以与装配体中的零部件顺序匹配。
